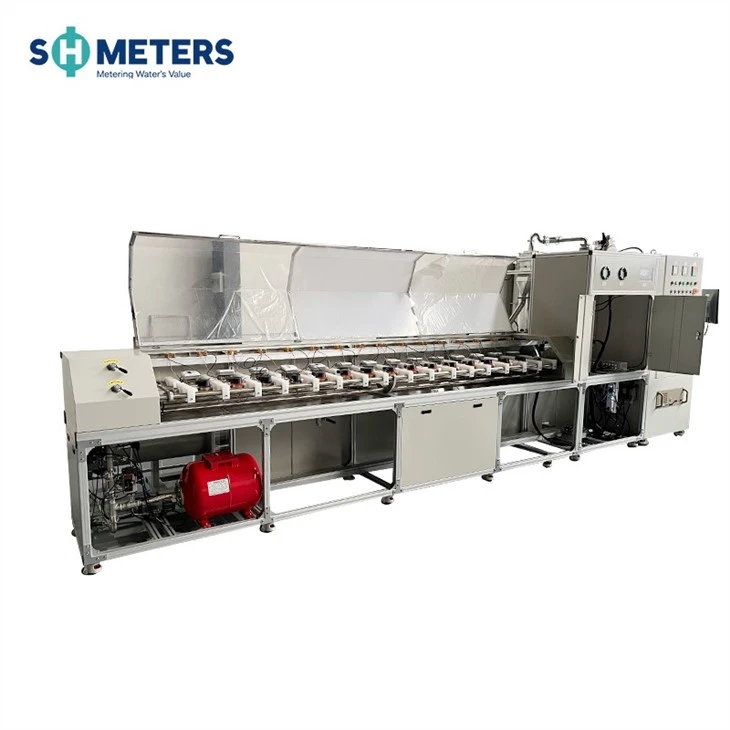

DN 15- DN25 АВТОМАТИЧЕСКИЙ МЕТР СТАНЕТСКИЙ МЕСТЕР УЗИ
Описание продукта
|
Элемент |
Тестовая скамья для измерителя воды |
|
Материал |
Нержавеющая сталь |
|
Тип |
Полностью автоматически |
|
Модель |
Sha 25- p -1 |
|
Могил |
1 набор |
|
Функции |
Полная автоматизация, небольшой объем, высокая эффективность, экономия энергии, включая воду, электроэнергию и рабочую силу . |
|
Функция |
тест на счетчик воды |
|
Размер зазвонил |
Dn15mm ~ dn25mm (1/2 '' ~ 1-1 /2 '') измеритель воды |
|
Гарантия |
1 год |
Продукт технический
|
Диапазон потока устройства |
(2-8000)L/h |
|
Неопределенность устройства |
Меньше или равно 0,2%(k =2) |
|
Диапазон давления |
0- 1.6 MPA |
|
Температура окружающей среды |
15- 25 степень |
|
Относительная влажность |
45% -75% |
|
Атмосферное давление |
(86-106) KPA |
|
Работа стресса |
0- 1.6 MPA |
|
Обслуживание напряжения |
400 В ± 5% 50 Гц |
|
Давление кровотечения |
3.5-6 Барс |
|
Электроэнергия |
Водяной насос 1,8 кВт поршень 3 кВт отопление 6 кВт (необязательно) |
|
Количество таблицы проверки |
DN15: 10pcs, DN20: 8pcs, DN25: 6pcs, можно настроить на двойную линию |
|
Измерение |
5800 мм *1500 мм *2500 мм |
|
Модель |
Sha 25- p -1 |
|
Основной стандарт |
Поршень + электронная шкала |
|
Диапазон потока (м³/ч) |
0.002-8 |
|
Водяной насос |
Грундфос |
|
Максимальное рабочее давление (стержень) |
16 |
|
Длина таблицы, которая будет проверена |
DN15 (165 мм), DN20 (195 мм), DN25 (225 мм) может быть настроена). Другая длина может быть настроена) |
|
Спецификации поршня |
Объем 22L, разрешение 0,036 мл, давление PN16, Panasonic Servo Drive |
|
Электронная шкала |
Mettler Toledo, 120 кг . 6000 e |
|
Взвешивание контейнера |
120L |
|
Электромагнитный флот |
Yokogawa axg, 1+ dn 2.5+1*dn25 |
|
Коммутатор |
DN25 |
|
Датчик температуры |
PT100, класс точности А установлен как на входе, так и в розетке |
|
Датчик давления |
Точность 0,5% установлена как на входе, так и в розетке |
|
Метод испытаний |
Метод начала остановки/метод коммутатора |
|
Интерфейс сигнала является стандартным |
Pulse / Mbus / RS485 / получение изображения / лазерный датчик |
|
Электроэнергия |
380 В, 50 Гц, 3 фазы 5wire Power, 10 кВт (пиковая мощность) |
|
Другая сила |
Чистая вода /давление воздуха 6BAR |
Использование устройства:
Он подходит для калибровки счетчика, инспекции счетчиков и моделирования водосборов DN15, DN20 и DN25 калибра;
Сценарий приложения
Он подходит для производителей измерителей воды, институтов измерения и проверки и т. Д. .
1. Стандартный тип устройства:
Использование тонко названных гидравлических цилиндров имеет характеристики высокой точности, хорошей линейности сегментированных объемов и хорошей консистенции, что делает возможным обнаружение метода мгновенного потока, тем самым экономит объем воды и значительно повышая эффективность обнаружения;
2. Структурный материал: высококлассный промышленный алюминиевый профиль и смешанная структура из нержавеющей стали, красивое внешний вид и долговечный;
3. Автоматическое управление: используйте саморазвитый контроллер компании, чтобы контролировать скорость сервопривода, а затем привести шаровой винт, чтобы выдвигать поршень вперед, чтобы генерировать целевой поток, который имеет характеристики точного и стабильного целевого потока, легкой и быстрой регулировки;
4. непрерывное обнаружение: при обнаружении нескольких точек потока ультразвукового измерителя воды система автоматически отрегулирует скорость двигателя, чтобы изменить поток обнаружения в соответствии с настройками пользователя и провести непрерывное обнаружение каждой точки потока;
5. Метод выборки: интерфейс инфракрасного сбора, связь в реальном времени;
6. Метод связи: Industrial RS -485 коммуникационный интерфейс используется для подключения к компьютеру промышленного управления, а передача данных является быстрой, стабильной и надежной;
7. Хост -программное обеспечение: вся система реализует автоматическое обнаружение под управлением программного обеспечения для хоста, интерфейс является четким и красивым, а операция легко . Результаты данных тестовых данных и анализа могут напрямую генерировать таблицы Excel, которые удобны для хранения и просмотра;
8. Безопасность: полное заземление питания, защита от утечки, защита от перегрузки двигателя, механическое жесткое ограничение, защита избыточного давления трубопровода и защита от недостатка воздуха;
