Описание продукта

Это измерительный прибор для непрерывного измерения, записи и отображения объема воды, протекающей через датчик, с использованием ультразвукового метода разницы во времени. Пожалуйста, внимательно прочтите это руководство перед использованием, чтобы использовать его с максимальной пользой и избежать ненужных потерь.

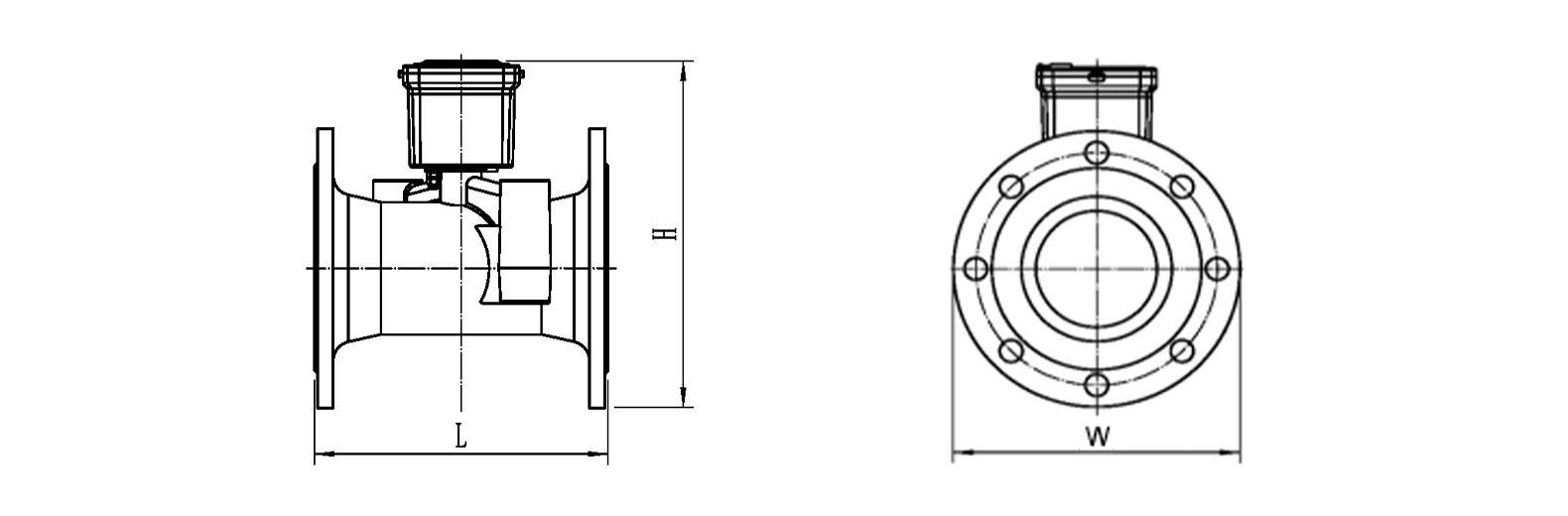

чертеж с размерами контура

|
Номинальный диаметр (мм) |
Длина Д |
Ширина Ш | Высота H | Фланцевое соединение | ||
| Диаметр фланца | Диаметр окружности болтов | Размер болта-M | ||||
| Ду50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| Ду65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| Ду80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| Ду100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| Ду125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| Ду150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| Ду200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| Ду250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| ДУ300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
содержимое дисплея счетчика
P1: В последнем интерфейсе P1 продолжайте закрывать зону обнаружения более 3 с, чтобы войти в P2, и повторите эту операцию, чтобы войти в P3, P4.

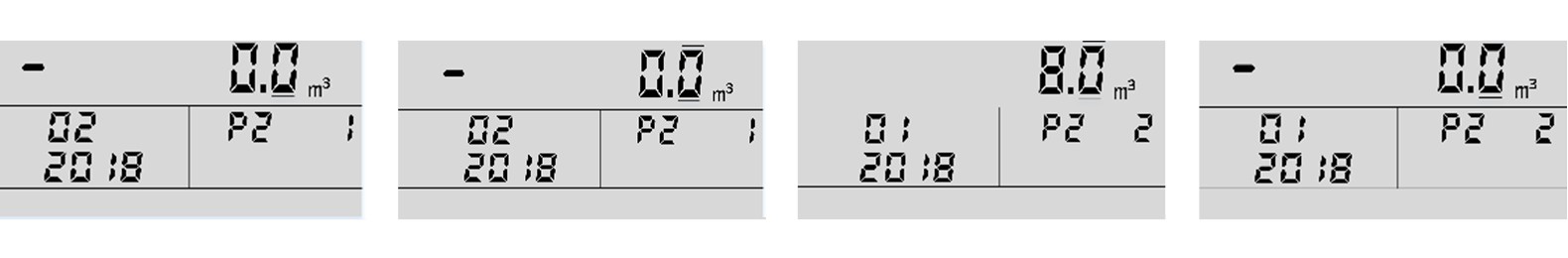

P2: Накопительный поток исторического месяца

P3: Для внутренней отладки и тестирования это не имеет никакого значения.

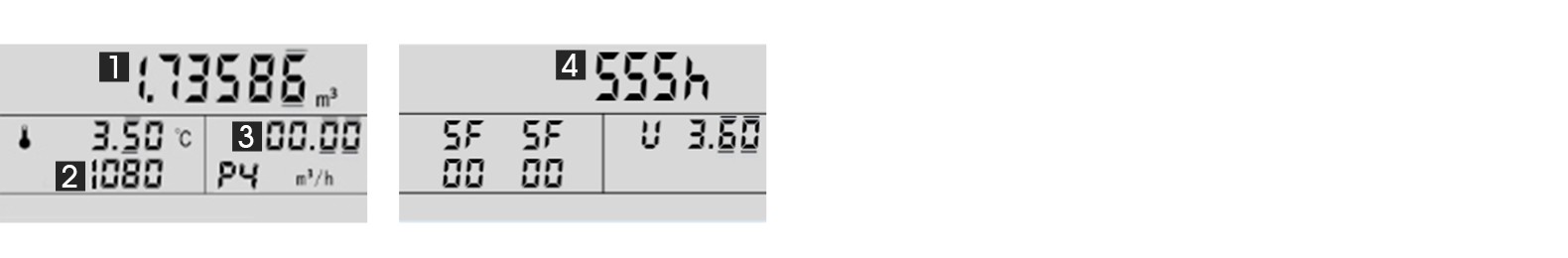

P4: Статус теста

| Режим | Нет. | Описание дисплея |
| P1 | 1 | Накопительный поток |
| 2 | Температура | |
| 3 | Размер | |
| 4 | Скорость потока | |
| 5 | Отрицательный кумулятивный поток | |
| 6 | Чистый кумулятивный поток | |
| 7 | Рабочее время | |
| 8 | Состояние датчика | |
| 9 | Напряжение питания | |
| P2 | Накопительный поток исторического месяца | |
| P3 | Для внутренней отладки и тестирования это не имеет никакого значения. | |
| P4 | 1 | Накопительный поток |
| 2 | Коэффициент | |
| 3 | Скорость потока | |
| 4 | Рабочее время | |
Примечание: Интерфейс дисплея счетчика может быть изменен в целях настройки или модернизации.

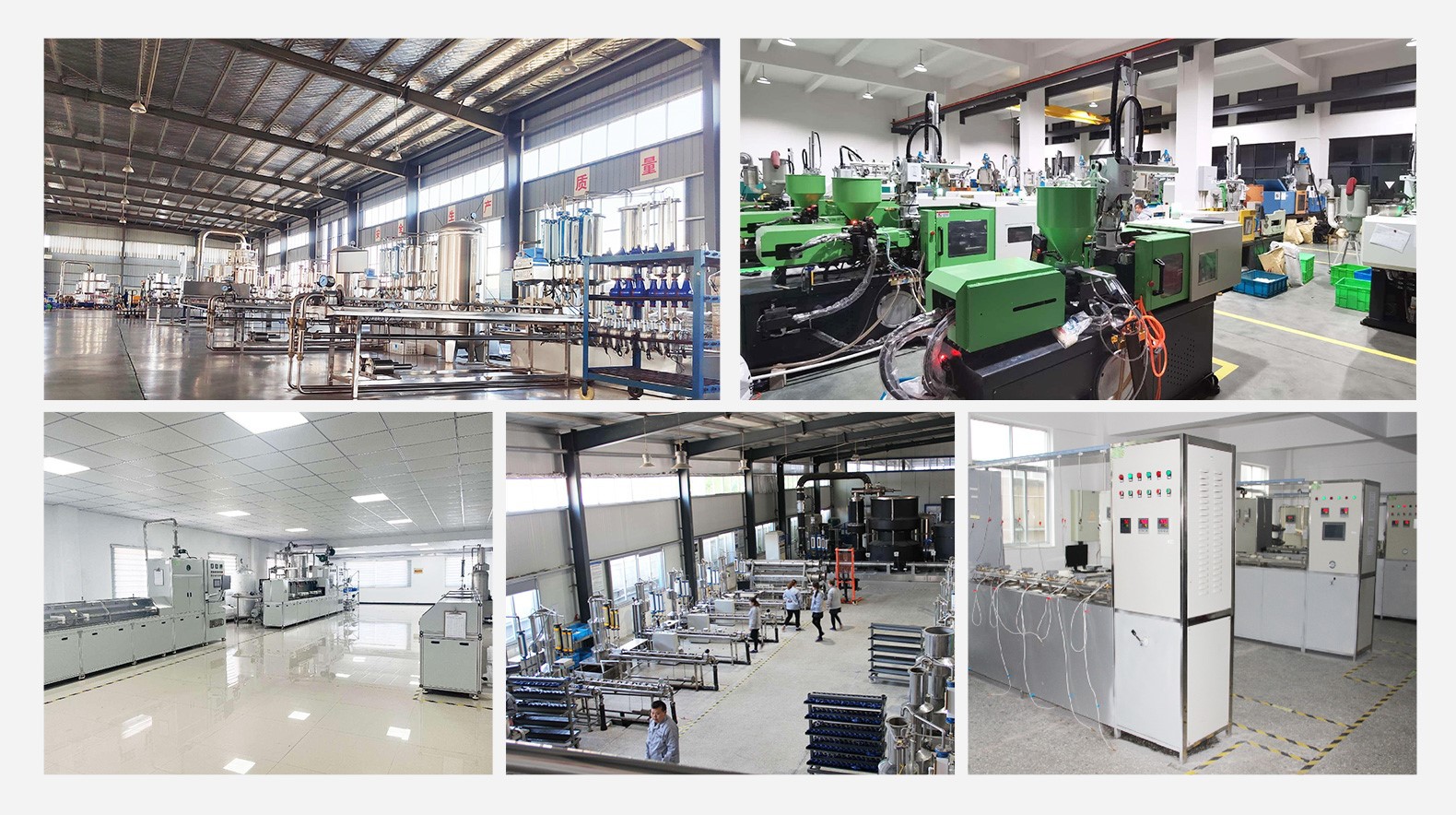

фабрика

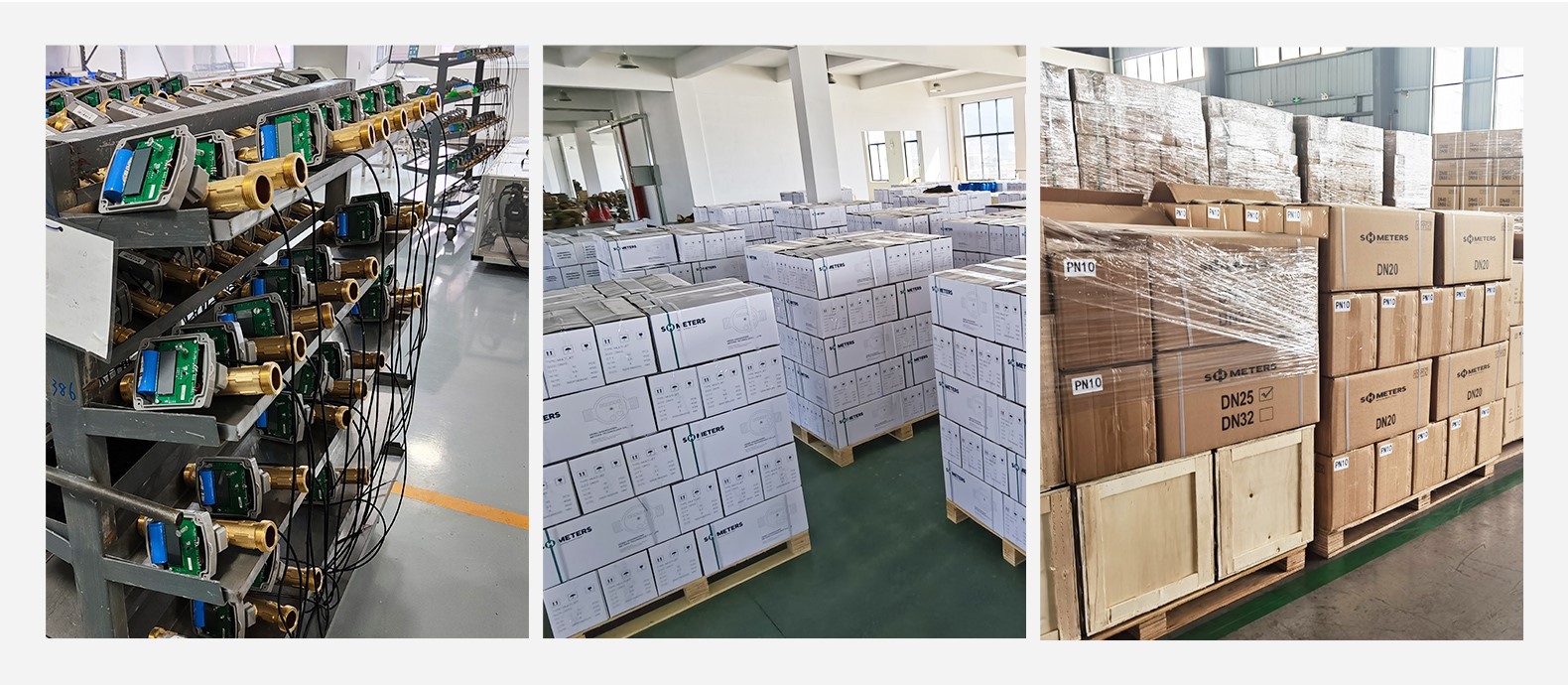

упаковка и инвентарь
