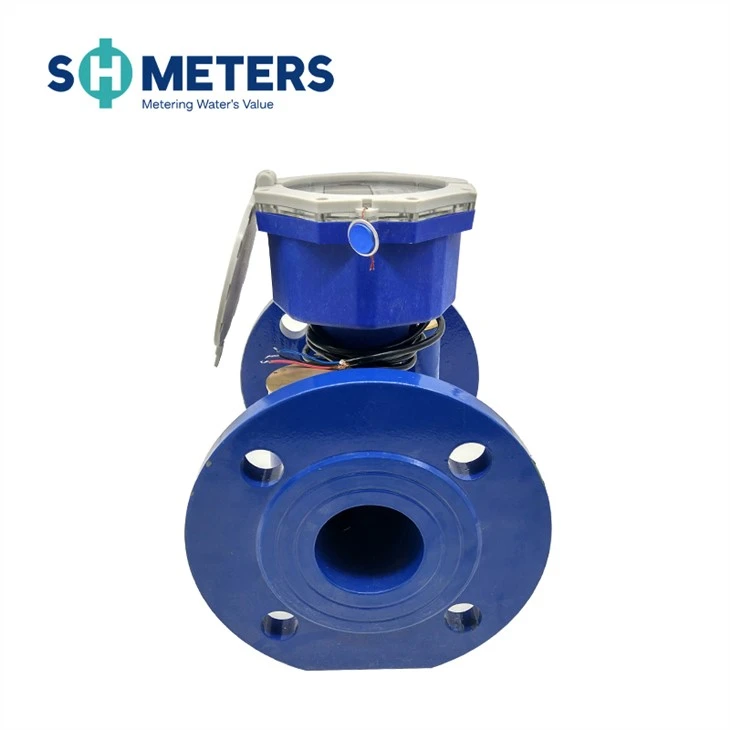

Ультразвуковой счетчик воды использует принцип ультразвуковой волны. Определяя разницу во времени, вызванную изменением скорости, когда ультразвуковой луч распространяется в воде, расход воды вычисляется путем анализа и обработки расхода воды.
Ультразвуковые счетчики воды имеют следующие эксплуатационные характеристики:
1. Высокая точность: точность измерения обычно находится в пределах ±1%, а погрешность более чем в 1 раз превышает погрешность механического счетчика воды.
2. Низкая начальная точка: ультразвуковой счетчик воды может обнаружить даже самый малый расход воды, что может помочь отделу водоснабжения эффективно увеличить доход.
3. Низкие потери давления: ультразвуковой счетчик воды имеет поперечную структуру прямой трубчатой измерительной трубки, не имеет механических частей, что снижает барьеры потока воды, снижая затраты на отдел водоснабжения.
Введение в дело о счетчиках воды:
1, корпус изготовлен из высококачественного сырья, безопасен и удобен для ношения.
2. Для удобства управления используйте сенсорную кнопку.
3. Уровень водонепроницаемости IP68.
В нашей компании не только профессиональные продукты, но и хорошая корпоративная культура, командообразование и т. д. Мы считаем, что компании, которые помогают друг другу, могут идти дальше и добиваться лучших результатов.
Принцип работы
Счетчик состоит из качественного температурного датчика, датчика расхода и калькулятора. Температурный датчик измеряет температуру воды, а датчик расхода измеряет объем воды, протекающей по трубопроводам, по разнице времени прохождения.
После сбора оба данных отправляются на калькулятор, рассчитывается объем потребляемой воды, сохраняется и отображается на ЖК-дисплее. Основной трубопровод в водопроводе, размер трубы более DN50.
Рабочий процесс
1. Ультразвуковой счетчик воды собирает данные о расходе в трубопроводе, а данные о давлении загружаются на облачную платформу через RTU.
2. Сигнализация внезапного изменения давления и расхода.
Преимущества программного обеспечения
1. Ультразвуковой счетчик воды с высоким коэффициентом измерения, точное измерение.
2. Быстрая обратная связь и точное позиционирование информации о чрезвычайных ситуациях.
Чертеж габаритных размеров
Габаритные размеры
Номинальный диаметр | Длина Д | Ширина В | Высота H | Фланцевое соединение | ||
мм | Диаметр фланца | Диаметр болтового кольца | Размер болта-M | |||
Ду50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
Ду65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
Ду80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
Ду100 | 250 | 220 | 255 | 220 | 180 | 8-M16 |
Ду125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
Ду150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
Ду200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
Ду250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
ДУ300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Технические параметры
Номинальный диаметр (мм) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
Макс. расход Q4(м³/ч) | 50 | 78.75 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
Номинальный расход Q3(м³/ч) | 40 | 63 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
Переходный расход Q2(м³/ч) | 0.16 | 0.756 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
Мин. расход Q1(м³/ч) | 0.1 | 0.158 | 0.158 | 0.25 | 0.4 | 0.625 | 1 | 1.575 | 2.5 |
Класс защиты | IP68 | ||||||||
Диапазон измерения | Q3/Q1 R250/R400 | ||||||||
Класс точности | Класс 2 | ||||||||
Срок службы батареи | 8лет | ||||||||
Температурный класс | T50 | ||||||||
Класс потери давления | ΔP63 | ||||||||
Класс чувствительности препрофиля потока | U10/D5 | ||||||||
Экологический класс | Класс B,M1 | ||||||||
Класс электромагнитной среды | E1 | ||||||||
Рабочее давление | 1.6МПа | ||||||||
Максимальная индикация расхода (м³) | 9999999.9 | ||||||||
Индикация обратного потока (м³) | 9999999.9 | ||||||||
Положение установки | Горизонтальный или вертикальный | ||||||||
ПРИМЕЧАНИЕ: Размер фланца соответствует стандарту ISO7005-1:1988. Стандарт фланца может быть изменен. Также принимаются заказы на продукцию с особыми требованиями.
