Описание продукта

product-1580-670

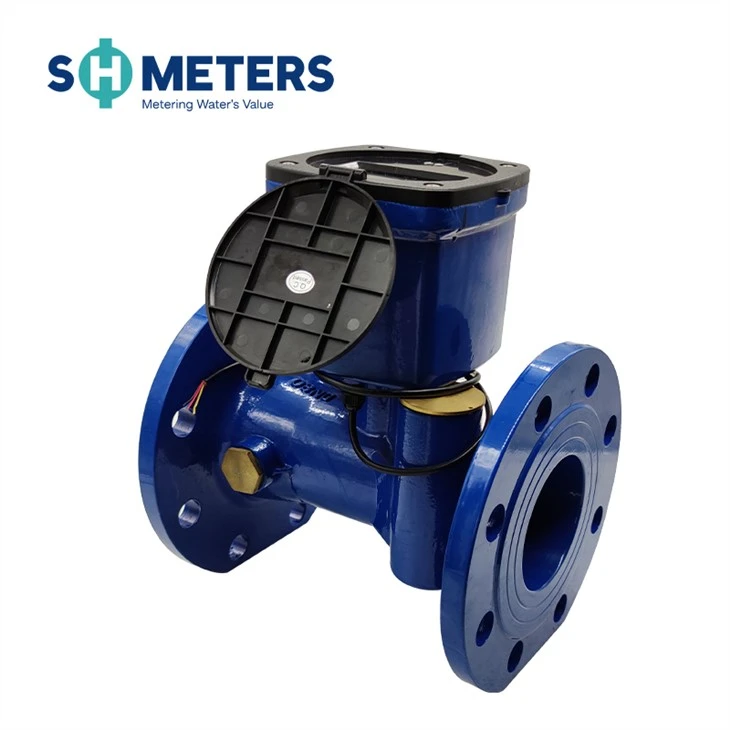

Это измерительный прибор для непрерывного измерения, записи и отображения объема воды, протекающей через датчик, с использованием ультразвукового метода разницы во времени. Пожалуйста, внимательно прочтите это руководство перед использованием, чтобы использовать его с максимальной пользой и избежать ненужных потерь.

Характеристики продукта

▲Не подвержен влиянию примесей, химикатов и магнитных материалов в среде;

▲Низкая начальная скорость (33 л/ч), позволяющая точно измерять расход;

▲Высокая частота измерений;

▲Скорость потока может составлять всего 100 л/ч;

▲Динамический диапазон (Q3/Q1) до 250:1;

▲Монтаж в любом монтажном положении;

▲Двунаправленный замер;

▲Отображение кодов ошибок и аварий;

▲Дополнительное питание от аккумулятора;

▲Материал ковкий чугун;

▲Отсутствие подвижных частей, высокая точность и многолетний срок службы. Датчик расхода не имеет подвижных частей, что позволяет избежать сбоев в работе механических частей, которые могут привести к неточным измерениям из-за длительного износа. Конструкция также устойчива к загрязнениям, что делает ее не требующей проверки и обслуживания;

▲ Низкий перепад давления;

▲ Класс защиты IP68 позволяет адаптироваться к различным суровым условиям установки;

▲Поддержка связи RS485, импульсного выхода, GPRS, NB-IOT, LoraWan и других методов передачи данных.

Уведомления по установке

★ Перед установкой промойте трубы, чтобы избежать попадания гравия и других посторонних предметов;

★ Установить клапан и фильтр перед счетчиком воды;

★ Не прикасайтесь к электрическим частям и не тяните за провода, чтобы избежать повреждений во время установки;

★ Оставьте достаточно места для обслуживания во время установки;

★ При установке счетчика воды горизонтально или наклонно ультразвуковой датчик расхода на трубах должен быть размещен

при горизонтальной установке и при вертикальной — убедитесь, что вода течет снизу вверх.

★ Обратите внимание, что направление стрелки на трубе должно соответствовать направлению потока воды во время установки;

★ Уплотнительная шайба должна быть установлена правильно, чтобы не допустить перекоса шайбы, блокирующего воду и влияющего на точность показаний счетчика воды;

★ Счетчик воды нельзя устанавливать в месте, подверженном сильным механическим вибрациям;

Особые примечания: 1. Обязательно установите запорный клапан и фильтр перед счетчиком воды, а также рекомендуется установить еще один запорный клапан после него для технического обслуживания;

★ Если ультразвуковой счетчик воды устанавливается через фланец, убедитесь, что параллельность фланца счетчика воды и фланца трубы составляет не более 0.5% от наружного диаметра фланца и менее 2 мм, в противном случае это может привести к повреждению счетчика воды.

★ Перед использованием данного водомера труба должна быть заполнена водой, в противном случае это приведет к неточным или даже отсутствию показаний.

★ При установке счетчика воды необходимо оставить длину DN*10 перед счетчиком воды. Либо оставить длину DN*5 за счетчиком воды.

★ Счетчик воды должен обновлять дисплей каждые 4 секунды и считывать показания счетчика воды (включая начальное и конечное значение)

значение) не менее 4 с после закрытия клапана при проверке счетчика воды, в противном случае результаты проверки могут быть искажены;

★ Убедитесь, что расход среды находится в пределах диапазона расхода счетчика воды во время испытания и использования, в противном случае это может привести к

при повреждении водомера;

★ В случае возникновения каких-либо неисправностей (например, сбой измерения и т.п.) во время использования, пожалуйста, свяжитесь с соответствующим отделом управления.

немедленно и не ремонтируйте его самостоятельно;

★ Изделие оснащено одноразовой противоразборной пломбой, которую должен снимать только назначенный персонал, или

в противном случае он будет исключен из бесплатного послепродажного обслуживания.
