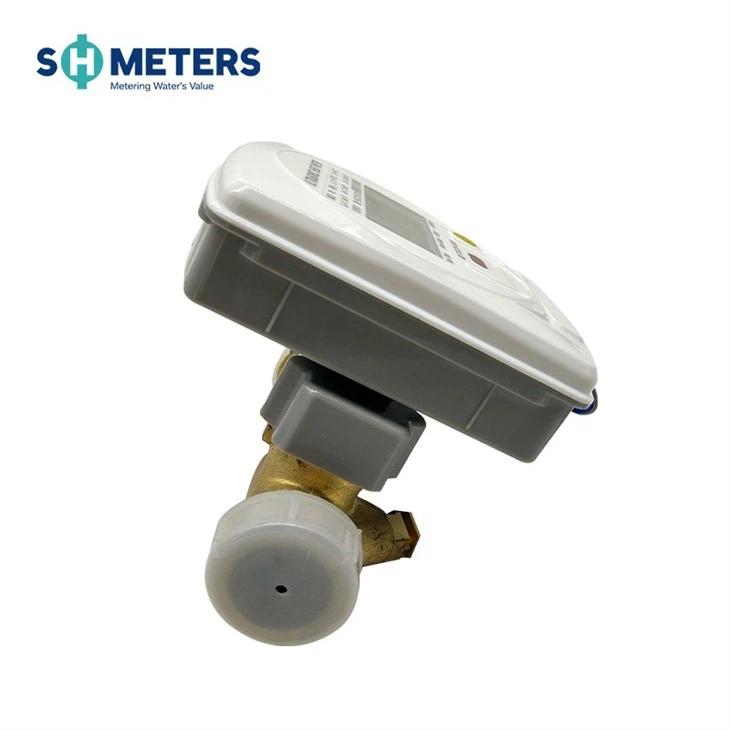

Описание продукта

Никаких движущихся частей, высокая точность на долгие годы. Никаких движущихся частей в датчике расхода, избегайте длительного истирания механических частей, которое может привести к неточным измерениям и выходу счетчика из строя. Такая конструкция также устойчива к загрязнениям, поэтому никакие проверки и техническое обслуживание не требуют затрат.

product-790-380

Характеристики продукта

Низкая начальная скорость (5 л/ч) обеспечивает точность измерений;
Расход низкий — 12,5 л/ч;
Динамический диапазон (Q3/Q1) достигает 200:1;
Отсутствие механических движущихся частей, отсутствие износа, длительный срок службы;
Низкая потеря давления;
Измеряемый расход;
Высокая частота измерений;
Инфракрасный фотоэлектрический интерфейс считывания;
Емкостный сенсор;
Аккумулятор ER26500 8500мАч;
Материал: 58 медь, АБС-пластик;
Может быть установлен в любом месте;
При попадании воздуха раздается звук, похожий на сигнал тревоги;
Поддерживает RS485 Modbus/LoRa/LoRaWAN/NB-IOT, подходит для наружной установки;
Уровень защиты IP68;
Данные не будут потеряны даже при отключении питания. Данные хранятся более 10 лет, при этом автоматически сохраняются 23 месяца исторических данных;
Технические данные соответствуют международному стандарту ISO4064;
Получен сертификат ISO9001;
Гарантийный срок: 2 года.

Технические параметры

Номинальный диаметр (мм)	15	20	25	32	40
Перегрузочный поток Q4 (м3/ч)	3.125	5	7.875	12.5	20
Постоянный расход Q3 (м3/ч)	2.5	4	6.3	10	16
Переходный расход Q2 (м3/ч)	0.02	0.032	0.05	0.08	0.128
Минимальный расход Q1 (м3/ч)	0.0125	0.02	0.0315	0.05	0.08
Пусковой расход (м3/ч)	0.005	0.005	0.008	0.01	0.015
Макс. поток	999999.999
Диапазон измерения	Q3/Q1, R200/(R250 настраиваемый)
Класс точности	Класс 2
Класс потери давления	Меньше или равно 0.04 МПа
Рабочее давление	1,6 МПа
Температурный класс	T30/T50
Диапазон температур	(5~55) градусов
Температура хранения	-20~60 градусов
Класс окружающей среды	Класс Б
Электромагнитный класс	E1
Источник питания	Встроенная литиевая батарея постоянного тока 3,6 В
Срок службы батареи	8-10 лет
Емкость аккумулятора	8500 мАч
Потребляемая мощность	10μA
Положение установки	Любой угол

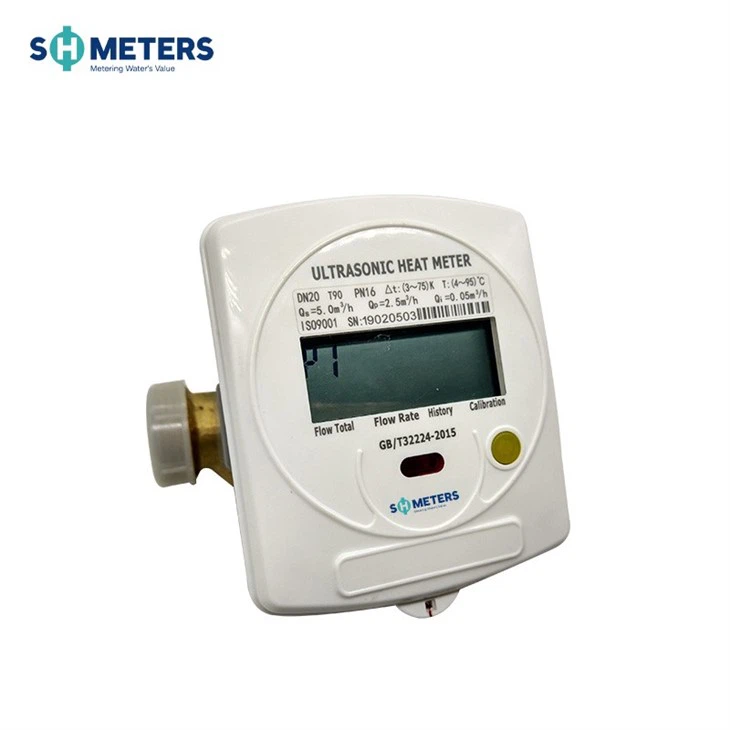

Отображать	ЖК-дисплей, 8 дополнительных символов
Установка шага	U10/D5
Интерфейс связи	RS485 modbus/LoRa/LoRaWAN/NB-IOT
Класс защиты	IP68

Уведомления по установке

Перед установкой промойте трубы, чтобы предотвратить попадание посторонних веществ, таких как гравий;
Установить клапаны и фильтры перед водосчетчиком;
Во избежание повреждений не прикасайтесь к электрическим компонентам и не тяните за провода во время установки;
Если счетчик воды установлен горизонтально или наклонно, пожалуйста, установите ультразвуковой датчик расхода горизонтально на трубе. Если он установлен вертикально, пожалуйста, убедитесь, что поток воды идет снизу вверх;

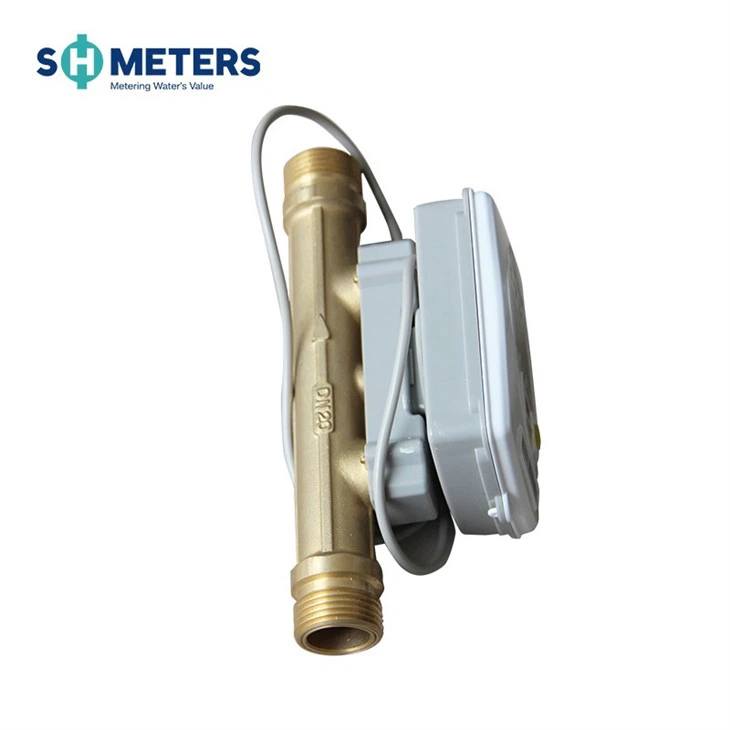

При установке следует учитывать, что направление стрелки трубы должно соответствовать направлению потока воды;
Прокладку стыка необходимо устанавливать правильно, чтобы избежать перекоса и закупорки воды, что повлияет на точность показаний счетчика воды;
Не устанавливайте счетчик воды в месте, где на него может повлиять сильная механическая вибрация. Специальное примечание:

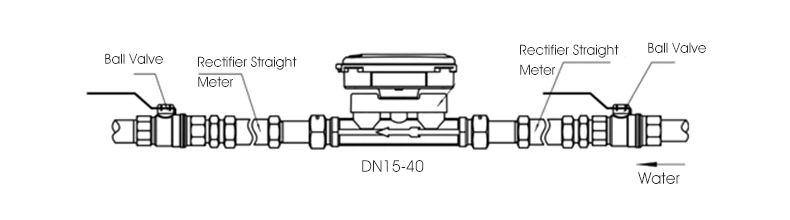

1. Рекомендуется установить запорный клапан и фильтр перед счетчиком воды, а также запорный клапан после счетчика воды во время технического обслуживания. Обратные клапаны должны быть установлены до и после счетчика воды, чтобы предотвратить обратный поток.

Перед использованием этого водомера трубу необходимо заполнить водой. Невыполнение этого требования может привести к неточным или невозможным измерениям;
При установке счетчика воды необходимо предусмотреть длину DN*10 перед счетчиком воды. Либо необходимо предусмотреть длину DN*5 за счетчиком воды;
Счетчик воды обновляет дисплей и считывает значение счетчика воды (включая начальное значение и конечное значение) каждые 4 секунды;
При проверке счетчика воды подождите не менее 4 секунд после закрытия клапана. В противном случае результаты проверки могут быть испорчены;
При тестировании и использовании убедитесь, что расход среды находится в пределах расхода счетчика воды. В противном случае счетчик воды может быть поврежден;
Если во время использования возникла неисправность (например, неправильное измерение), немедленно свяжитесь с соответствующим отделом управления и не ремонтируйте ее самостоятельно;
На этом изделии имеется одноразовая антиразлагающая наклейка, которую может снять только специально назначенный персонал. В противном случае вы не сможете воспользоваться бесплатным послепродажным обслуживанием.
