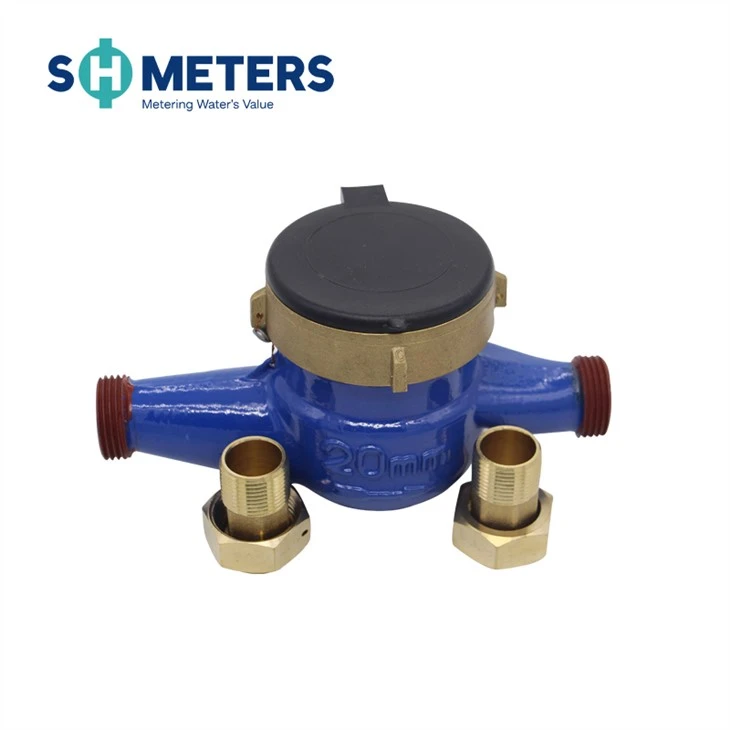

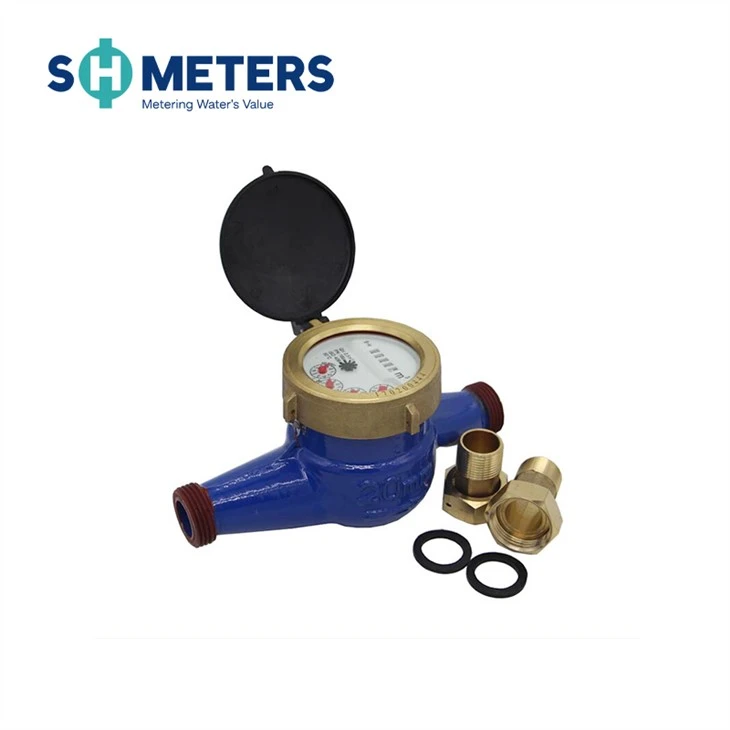

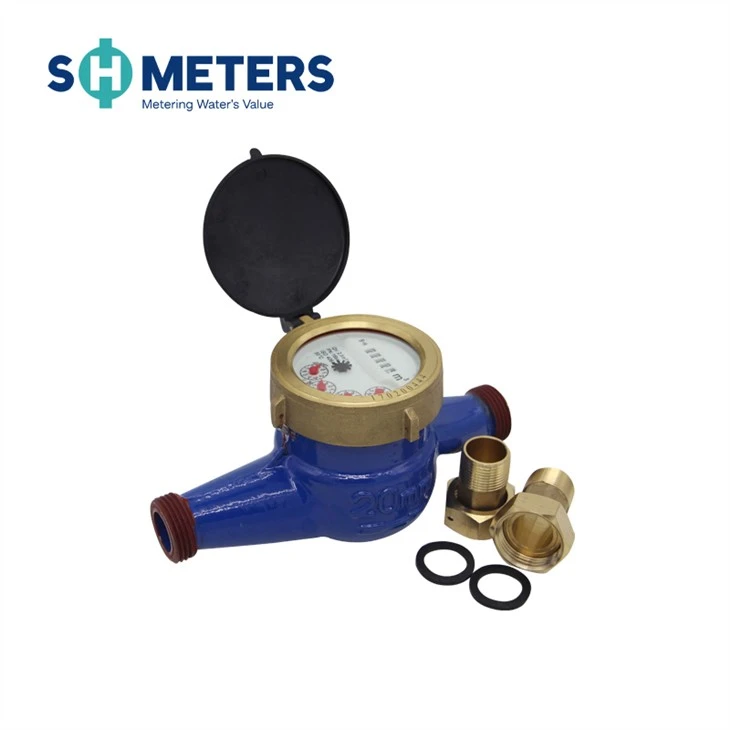

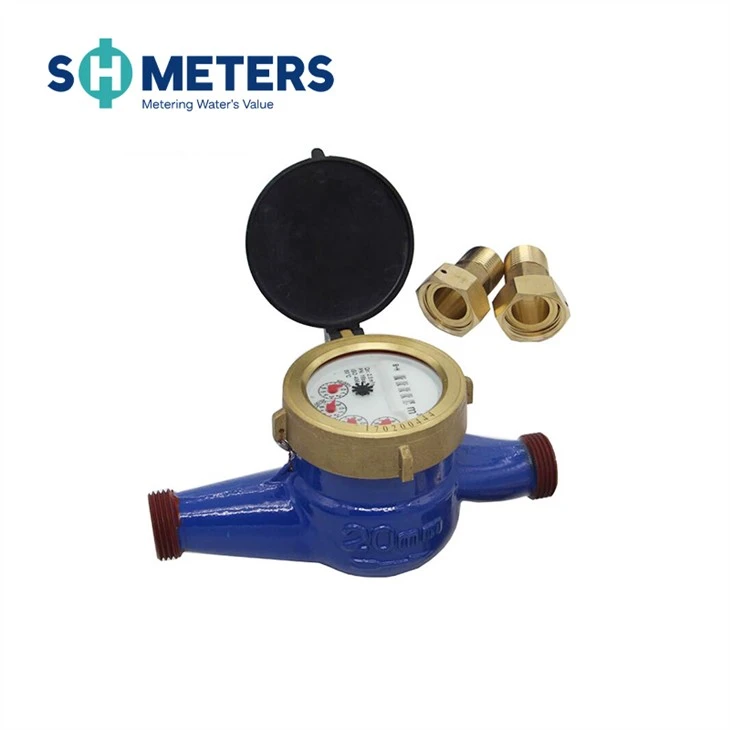

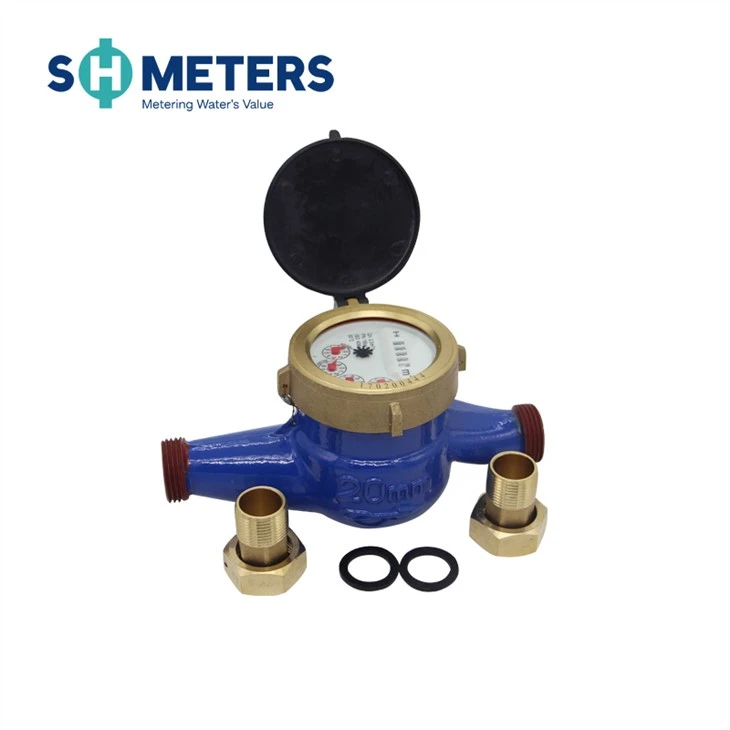

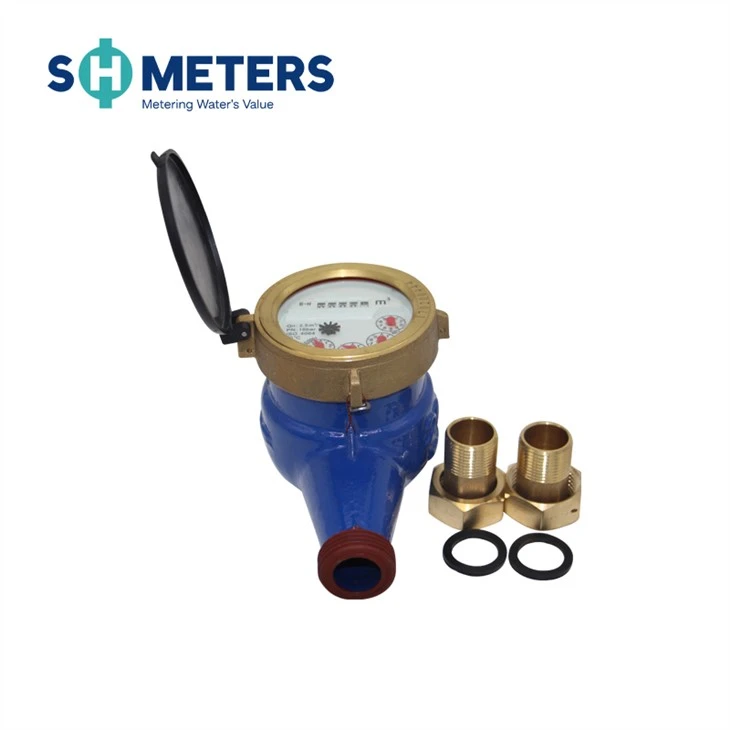

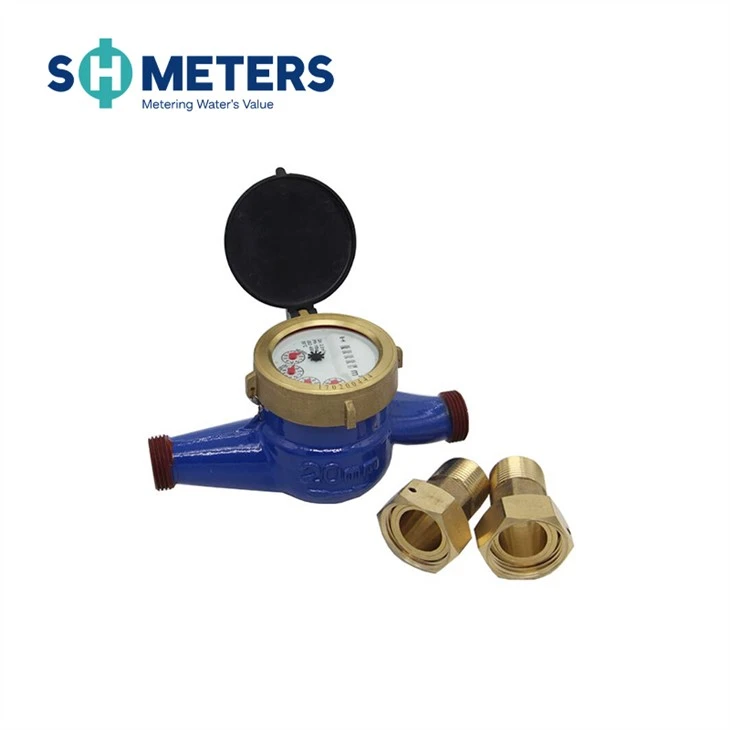

МНОГОСТРУЙНЫЙ ТИП
Счетчики воды для тела с сухим циферблатом
заявка
Измерение объема холодной (горячей) воды, проходящей по трубопроводу. Счетчик воды используется для дома, коммерческого, муниципального, водопровода.
Функции
· Магнитный привод, более низкое сопротивление передачи.
· Магнитный экран для защиты от внешнего магнитного поля.
· Герметичный сухой регистр обеспечивает долгое и четкое считывание.
· Внешнее регулирующее устройство.

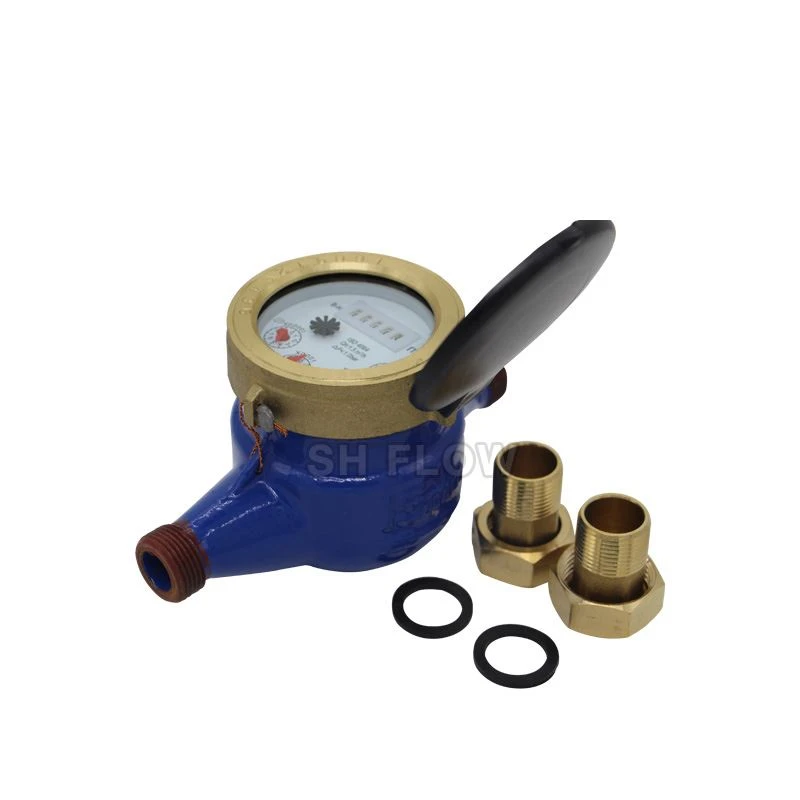

Аксессуары: 2 муфты, 2 стяжные гайки и 2 шайбы.
· С высокой точностью
· Для горизонтального использования
· Аксессуары: сетчатый фильтр, поворотный поршень, соединительный элемент, соединительный элемент.
Дополнительные особенности
· Регистровый герметичный тип: Сухой тип; Полусухой тип; Суперсухой тип.
· Точность: R=80; 100; 125; 160; класс b; класс c.
· Размер: 15 ~ 50 мм.
·Холодная вода.
· Обратный клапан.
· Опция язычкового переключателя.
· По запросу доступны различные длины и соединения.
· Тип конца резьбы: BSP / NPT.
· Материалы: чугунный счетчик воды.
· Рабочее давление латуни: PN16 (16 бар)
· Обеспечивает импульсный выход / RS485 Modbus / проводное дистанционное управление / делитель импульсов / отображение считывания импульсов
Максимально допустимая погрешность
· В нижней зоне от qmin включительно до, но без qt составляет ± 5%.
· В верхней зоне от qt включительно до qs включительно составляет ± 2%; ± 3% для счетчика горячей воды.
Соответствие стандартам
Технические данные соответствуют международному стандарту ISO 4064.
Условия труда
· Температура воды: 0,1 ℃ ~ 50 ℃ для счетчика холодной воды.
· Давление воды: ≤1,6 МПа (16 бар).
Габаритные размеры и вес
| DN (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Размер (дюйм) | 1/2" | 3/4" | 1" | 1-1 / 4" | 1-1 / 2" | 2" | 2" |
| Длина (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Ширина (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Высота (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Соединительная резьба D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Конец фланца |
| Вес (кг) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Технические данные
| DN (мм) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Размер (дюйм) | 1/2" | 3/4" | 1" | 1-1 / 4" | 1-1 / 2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Максимальное чтение (м³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Мин. Чтение (литр) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Максимальное давление (бар) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Потеря давления | 63 | ||||||
| Максимальная температура | T=50/90 | ||||||
| Опция импульсного выхода | Vmax=24 В | ||||||
| Imax=100 мА | |||||||
| Pmax=2 Вт | |||||||
Опция импульсного выхода
| Положение магнита | Литр / Импульс |
| *0.0001 | 1 |
| *0.001 | 10 |
| *0.01 | 100 |
| *0.1 | 1000 |
Гарантия
На все счетчики дается гарантия от дефектов изготовления и материалов в течение одного (1) года с даты приемки. Неисправные счетчики или детали, обнаруженные в течение этого периода, должны быть заменены бесплатно при возврате в SHMETERS.
