МНОГОСТРУЙНЫЙ ТИП

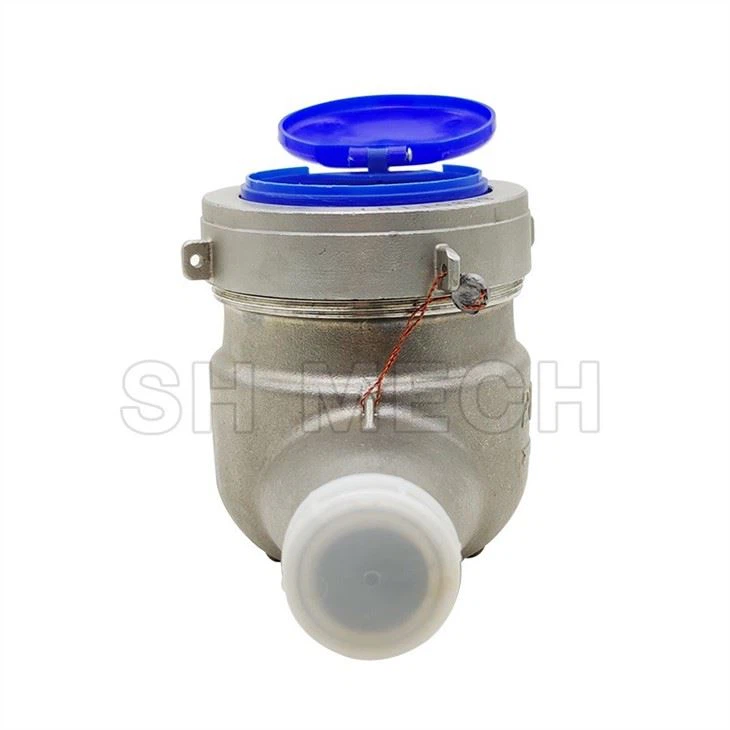

Счетчики воды со стальным корпусом Stsinless с сухим циферблатом
Заявление
Измерение объема холодной (горячей) воды, проходящей по трубопроводу. Счетчик воды используется для дома, коммерческого, муниципального, трубопроводного
Функции
·Магнитный привод, более низкое сопротивление передачи.
·Магнитный экран для защиты от внешнего магнитного поля.
·Герметичный сухой регистр обеспечивает четкое чтение в течение длительного времени.
·Внешнее регулирующее устройство.
Аксессуары: 2 муфты, 2 гайки и 2 шайбы.
·С высокой точностью
· Для горизонтального использования
·Аксессуары включают сетчатый фильтр, вращающийся поршень, виджет для подключения, соединительный фитинг
Дополнительные особенности
·Герметичный тип: Сухой тип; Полусухой тип; Суперсухой тип.
· Точность: R=80 ; 100; 125; 160;класс б;класс с.
·Размер: 15~50мм.
·Холодная вода.
· Обратный клапан.
· Опция герконового переключателя.
·Несколько длин и соединений доступны по запросу.
·Тип конца резьбы: BSP/NPT.
·Материалы:Сцинлесс Сталь
·BРасс рабочее давление: PN16 (16бар)
· Импульсный выход/rs485 modbus/проводной пульт дистанционного управления/разделитель импульсов/индикатор считывания импульсов
Максимально допустимая ошибка
· В нижней зоне от qmin включительно до qt, но без учета qt составляет ±5 процентов.
· В верхней зоне от qt включительно до qs включительно ±2 процента; ±3 процента для счетчика горячей воды.
Соответствие стандартам
Технические данные соответствуют международному стандарту ISO 4064.
Условия труда
·Температура воды: 0.1 градус ~50 градусов для счетчика холодной воды.
·Давление воды: меньше или равно 1,6 МПа (16 бар).
Габаритные размеры и вес
| Ду (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Размер (дюйм) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Длина (л) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Ширина (Ш) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Высота (ч) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Соединительная резьба D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Фланцевый конец |
| Вес (кг) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Технические данные
| Ду (мм) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Размер (дюйм) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Макс. Чтение (м³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Мин. чтение (литр) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Максимальное давление (бар) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Потеря давления | 63 | ||||||
| Макс.Температура | T=50/90 | ||||||
| Опция импульсного выхода | Vmax=24В | ||||||
| Imax=100 мА | |||||||
| Pмакс=2Вт | |||||||
Опция импульсного выхода
| Положение магнита | литр/импульс |
| *0.0001 | 1 |
| *0.001 | 10 |
| *0.01 | 100 |
| *0.1 | 1000 |
Гарантия
На все счетчики предоставляется гарантия от дефектов изготовления и материалов сроком на один (1) год с даты приемки. Дефектные счетчики или детали, обнаруженные в течение этого периода, должны быть заменены бесплатно при возврате в ШМЕТР.
